האם תהיתם פעם כיצד המכונית שלכם נעה כשאתם לוחצים על דוושת הגז? ציר ההנעה הוא הרכיב המרכזי העומד מאחורי העברת הכוח הזו. ציר זה, המכונה גם ציר מדחף, מערכת הנעה או ציר פרופלר, ממלא תפקיד מכריע בהעברת המומנט מהמנוע אל הגלגלים. בפוסט זה נבחן מהו ציר ההנעה, כיצד הוא פועל ומדוע הוא חיוני לביצועי הרכב.

סעיף 1: הבנת ציר ההנעה

מה תפקידו של ציר ההנעה?

ציר ההנעה חיוני להעברת הכוח ממנוע הרכב אל הגלגלים. כשאתם מאיצים, המנוע מייצר כוח סיבובי, המועבר דרך ציר ההנעה אל הגלגלים. תהליך זה מאפשר לרכב לנוע, ומניע את הגלגלים הקדמיים והאחוריים בהתאם לסוג הרכב. ציר ההנעה מחובר למנוע באמצעות מפרק אוניברסלי (U-joint). חיבור גמיש זה מסייע בשמירה על זרימת הכוח גם בזמן שהרכב נע ופונה, ומתאים את עצמו לזווית שונות מבלי לשבש את העברת הכוח.

מדוע ציר ההנעה חשוב?

ציר ההנעה מבטיח תנועה חלקה ועקבית של הרכב. הוא מאפשר האצה נכונה של הרכב ומשפר את הביצועים הכלליים. בלעדיו, הרכב לא היה מסוגל להעביר כוח ביעילות מהמנוע אל הגלגלים, דבר שהיה משפיע הן על המהירות והן על היציבות. הוא חיוני לתפעול יעיל, במיוחד בתנאי נהיגה שונים, כגון בעת האצה, בלימה או בנסיעה בעלייה.

מהם הסוגים השונים של צירים מניעים?

ציר מחתיכה אחת

ציר מחתיכה אחת, כפי ששמו מרמז, הוא ציר רציף ובלתי שבור. הוא עשוי בדרך כלל מפלדה או מאלומיניום, והוא פשוט וחסכוני עבור כלי רכב רבים.

• יתרונות: קל משקל וקל לתחזוקה.

• חסרונות: עלול להיות קצר מדי עבור כלי רכב גדולים יותר, שבהם המרחק בין המנוע לסרן האחורי גדול יותר.

פיר בן שני או שלושה חלקים

סוג זה של ציר הנעה נפוץ ברכבים גדולים יותר או ברכבי הנעה לכל ארבעת הגלגלים, שבהם המרחק בין המנוע לסרן האחורי ארוך מדי עבור ציר מחתיכה אחת. הוא מחולק לשני או שלושה חלקים המחוברים באמצעות מפרקים.

• יתרונות: מפחית את העומס על הרכיבים ומאפשר התנהגות טובה יותר בשטח לא אחיד.

• חסרונות: מורכב יותר, דורש תחזוקה רבה יותר ועשוי להיות יקר יותר.

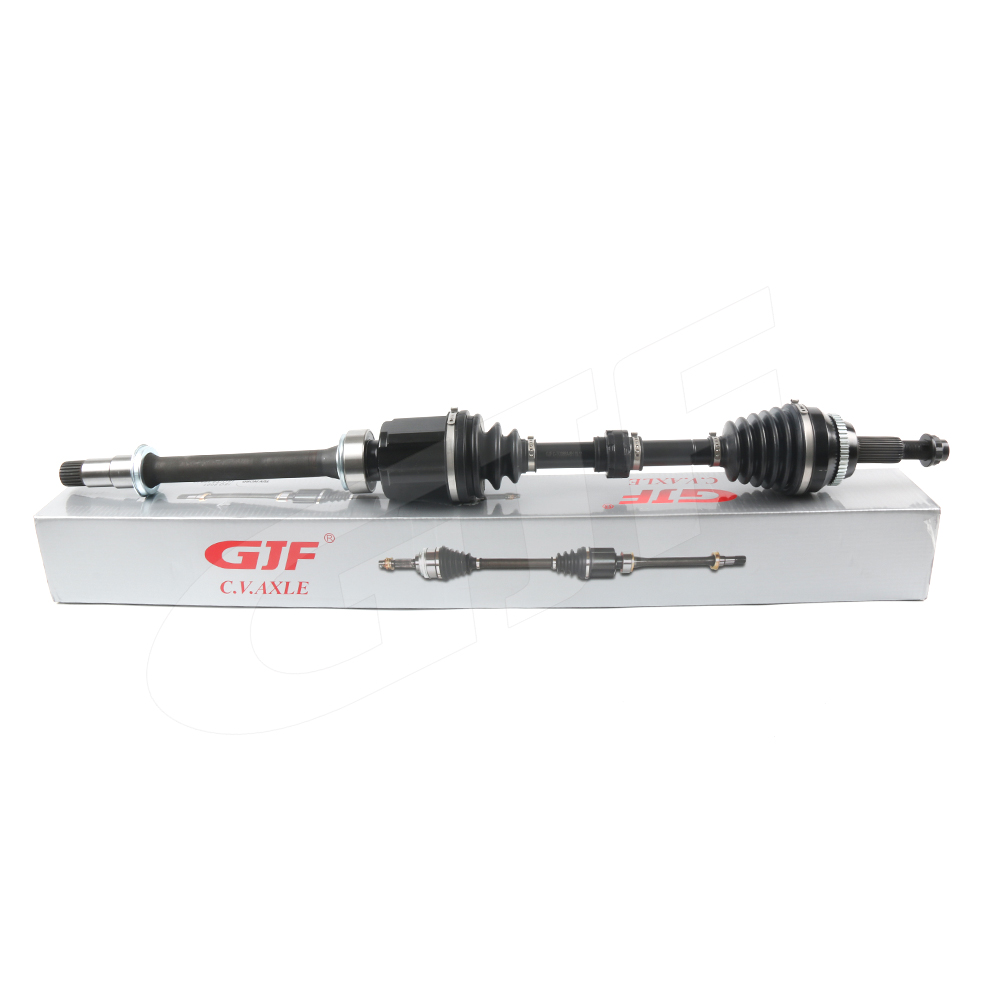

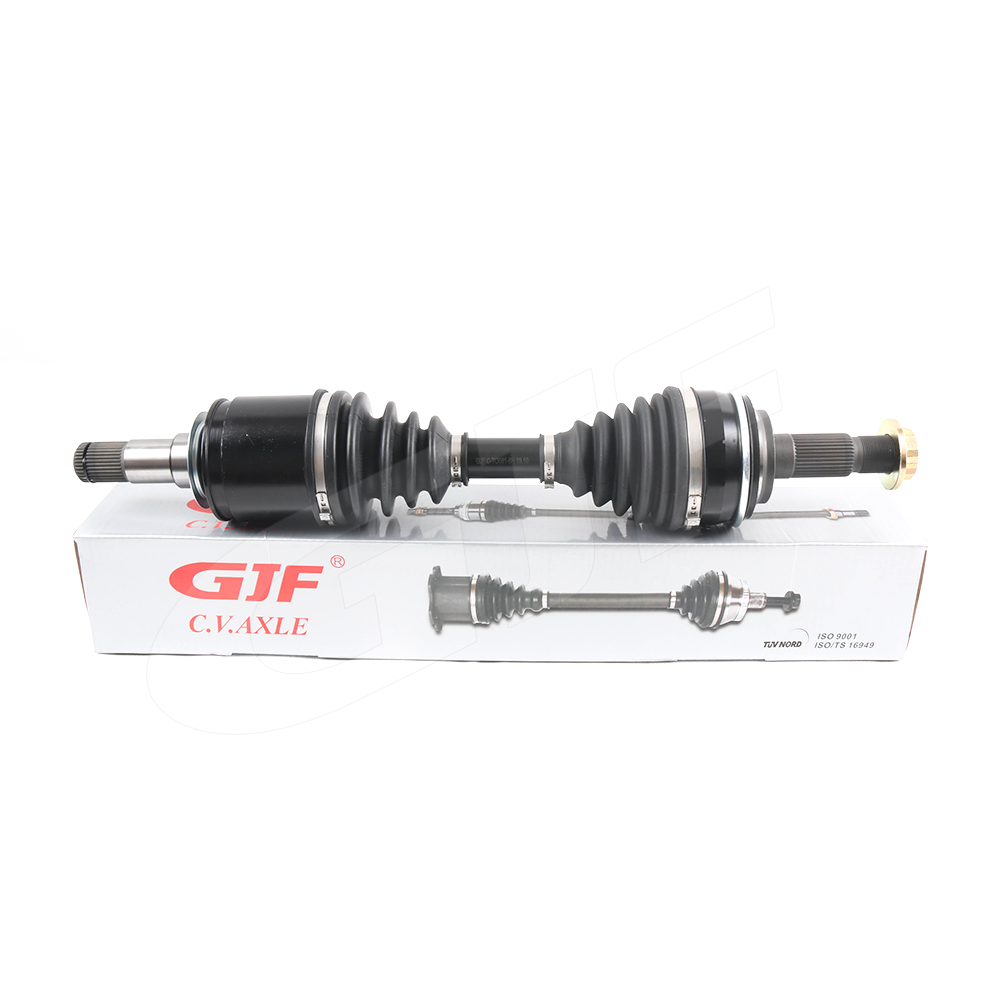

ציר הנעה להנעה קדמית

ברכבים עם הנעה קדמית (FWD), ציר ההנעה נועד להעביר כוח לגלגלים הקדמיים. סוג זה משתמש במפרקי מהירות קבועה (CV), המאפשרים סיבוב חלק גם בזוויות חדות, ומבטיחים העברת כוח יעילה בעת פנייה.

• ההבדל העיקרי: צירים בהנעה קדמית (FWD) הם בדרך כלל קצרים וקומפקטיים יותר מאלה ברכבים עם הנעה אחורית או הנעה לכל ארבעת הגלגלים.

פרק 2: רכיבי ציר ההנעה

מהם החלקים העיקריים של ציר ההנעה?

ציר ההנעה מורכב מכמה רכיבים חשובים הפועלים יחד כדי להעביר כוח בצורה חלקה מהמנוע אל הגלגלים. להלן החלקים העיקריים:

מפרקי אוניברסל (U-Joints)

מפרקי U חיוניים לחיבור ציר ההנעה לרכיבים אחרים, כגון הדיפרנציאל. הם מאפשרים לציר ההנעה להתכופף בזמן תנועת הרכב, תוך התאמה לשינויים בזווית, במיוחד בעת נסיעה על מהמורות או פנייה בסיבובים.

• תפקיד: מאפשרים לפיר ההנעה להסתובב בזוויות שונות.

• מיקום: ממוקמים בשני קצות ציר ההנעה.

כיסויי ציר ההנעה

כיסויים אלה, העשויים מגומי, מגנים על מפרקי ה-U מפני לכלוך, מים ופסולת אחרת. הם מסייעים בשמירה על שימון בתוך המפרקים, ובכך מונעים בלאי. ללא כיסויים אלה, מפרקי ה-U עלולים להתייבש ולהתקלקל.

• תפקיד: שמירה על ניקיון ושימון מפרקי ה-U.

• מיקום: מקיפים את מפרקי ה-U משני הצדדים.

תושבת החלקה

מפרק ההחלקה נמצא בקצה ציר ההנעה. הוא מאפשר לציר ההנעה להתאים את אורכו, תוך התאמה לתנועות מעלה ומטה של מערכת המתלים של הרכב. זה חשוב במיוחד כאשר הרכב עובר על מהמורות או כאשר משקל הרכב משתנה.

• תפקיד: מאפשר לפיר ההנעה לשנות את אורכו לפי הצורך.

• מיקום: מחובר לתיבת ההילוכים או לתיבת העברה.

מוטות קצה

חלקי מתכת אלה מחברים את ציר ההנעה לחלקים אחרים במערכת ההנעה, כגון הדיפרנציאל או תיבת ההעברה. הם מתחברים למפרקי ה-U והם חיוניים להעברת כוח הסיבוב מציר ההנעה.

• תפקיד: חיבור ציר ההנעה לרכיבים אחרים.

• מיקום: נמצאים בשני קצות ציר ההנעה.

מיסב תמיכה מרכזי

בפירים ארוכים יותר, מיסב תמיכה מרכזי מסייע בהפחתת הרטט על ידי תמיכה במרכז הפיר. חלק זה מסייע בשמירה על איזון הפיר ותפקודו החלק.

• תפקיד: תמיכה במרכז ציר ההנעה להפחתת הרטט.

• מיקום: מותקן במרכז ציר ההנעה.

משקולות איזון

כדי להבטיח פעולה חלקה, מתווספים משקלי איזון לפיר ההנעה. אלה מסייעים בפיזור משקל הפיר באופן אחיד, ובכך מונעים רעידות העלולות לגרום לבלאי יתר.

• תפקיד: לנטרל רעידות ולהבטיח סיבוב חלק.

• מיקום: ממוקמים לאורך פיר ההנעה.

מצמד גמיש

מצמד גמיש הוא חיבור גמיש המאפשר לפיר ההנעה לספוג זעזועים ותנודות. רכיב זה מסייע להאריך את אורך החיים של פיר ההנעה על ידי הפחתת העומס על מערכת ההנעה כולה.

• תפקיד: ספיגת זעזועים והפחתת העומס על ציר ההנעה.

• מיקום: ממוקם בין הרכיבים העיקריים.

אוגן

האוגן הוא חלק מתכת שטוח ועגול בקצה פיר ההנעה. הוא מחבר את פיר ההנעה לדיפרנציאל או למכלול הציר. הוא מסייע בשמירה על חיבור מאובטח ובהעברת כוח ביעילות.

• תפקיד: חיבור מאובטח בין ציר ההנעה לדיפרנציאל.

• מיקום: מחובר בקצה ציר ההנעה.

פרק 3: כיצד פועל ציר ההנעה

כיצד מעביר ציר ההנעה כוח?

פיר ההנעה מעביר כוח סיבובי מהמנוע אל הגלגלים. כאשר המנוע מייצר מומנט, פיר ההנעה מעביר כוח סיבובי זה דרך מפרקי ה-U ומפרקי ההחלקה, המאפשרים גמישות במערכת ההנעה.

• מפרקי U: חלקים אלה מאפשרים לפיר ההנעה לשנות זוויות ולהתאים את עצמו לתנועות הרכב מעלה ומטה, למשל בעת נסיעה על מהמורות.

• מפרקי החלקה: אלה מאפשרים לפיר ההנעה להתאים את אורכו בהתאם לתנועת המתלים של הרכב, תוך שמירה על חיבור חלק בין תיבת ההילוכים לגלגלים. תהליך זה מבטיח שהכוח יזרום באופן רציף אל הגלגלים, ויגרום לרכב לנוע בזמן שהמנוע פועל.

מה קורה אם ציר ההנעה מתקלקל?

אם ציר ההנעה מתקלקל, הרכב מאבד את היכולת להעביר כוח מהמנוע לגלגלים. משמעות הדבר היא שהרכב לא יוכל לנוע, או שאם כן, הוא לא יוכל להאיץ כראוי.

תסמינים של ציר הנעה תקול:

• רעשים חריגים: קולות חריקה או חבטה עלולים להישמע ממפרקי ה-U או מציר ההנעה עצמו אם הם פגומים.

• רטט: ייתכן שתחושו רעידות או רטט, במיוחד במהירויות גבוהות. זה קורה בדרך כלל כאשר ציר ההנעה אינו מאוזן.

• קושי בפניות: ציר הנעה פגום עלול להשפיע על אופן סיבוב הגלגלים, מה שמקשה על תמרון הרכב.

גורמים נפוצים לתקלה:

• בלאי: עם הזמן, רכיבי ציר ההנעה, ובמיוחד מפרקי ה-U, עלולים להישחק.

• בעיות שימון: ללא שימון נאות, מפרקי ה-U וחלקים נעים אחרים עלולים להיתקע או להתקלקל.

נזק: אם ציר ההנעה פוגע בחפץ כלשהו או יוצא מכוונון, הוא עלול להתעקם או להישבר.

האם ניתן לתקן ציר הנעה?

כן, ניתן לתקן ציר הנעה, אך ההחלטה אם לתקן או להחליף אותו תלויה בהיקף הנזק.

• מתי לתקן: אם מפרקי ה-U או חלקים כמו צמד ההחלקה פגומים אך עדיין תקינים, ייתכן שתוכלו להחליף רק את הרכיבים הללו.

• מתי להחליף: אם ציר ההנעה עקום קשות, סדוק, או אם יש נזק לציר עצמו, עדיף להחליפו במלואו. תיקונים נפוצים כוללים החלפת מפרקי U שחוקים, איטום מחדש של מוטות ההחלקה, או איזון הציר. עם זאת, אם ציר ההנעה פגום מדי, החלפה מלאה היא האפשרות הבטוחה והיעילה יותר. סעיף זה מסביר את תהליך העברת הכוח של ציר ההנעה ומתאר את ההשלכות של כשל. כמו כן, הוא דן מתי ניתן לבצע תיקון ומתי נדרשת החלפה מלאה, ומספק לקוראים הבנה ברורה כיצד לתחזק את ציר ההנעה שלהם לצורך תפעול בטוח של הרכב.

סעיף 4: סימנים לציר הנעה פגום

כיצד ניתן לזהות תקלה בציר ההנעה?

פיר הנעה פגום עלול לגרום לבעיות חמורות בביצועי הרכב. להלן כמה סימנים נפוצים לכך שפיר ההנעה שלכם עלול להיות תקול:

רעשים חריגים

אם אתם שומעים קולות חבטה, חריקה או צפצוף המגיעים מתחת לרכב, ייתכן שזו אינדיקציה לפגם בציר ההנעה. רעשים אלה מתרחשים לעתים קרובות כאשר מפרקי ה-U או המסבים בלוים. ייתכן שתשמעו גם קול "דפיקה" בעת האצה או האטה.

רעידות וטלטלות

רטט שאתם חשים בהגה או ברצפה הוא סימן אזהרה נוסף. אם ציר ההנעה אינו מאוזן, הדבר עלול לגרום לסיבובים לא אחידים, וכתוצאה מכך לרטט. תופעה זו בולטת במיוחד במהירויות גבוהות.

קושי בפניות

אם ציר ההנעה פגום, הדבר עלול לפגוע ביכולת הרכב לפנות כראוי. ייתכן שתבחינו בקושי בפניות או בהתנהגות יוצאת דופן של הרכב בעת ההיגוי, במיוחד בעת ביצוע פניות חדות.

רעד בעת האצה

אם אתם חווים רעידות או טלטלות בעת לחיצה על דוושת הגז, ייתכן שהסיבה לכך היא ציר הנעה שחוק. הרעידות מתרחשות מכיוון שהעברת הכוח אינה חלקה, במיוחד כאשר מפרקי ה-U או רכיבים אחרים שחוקים.

כיסוי ציר ההנעה שחוק או קרוע

כיסוי ציר ההנעה (הכיסוי) מגן על מפרקי ה-U ועל חלקים אחרים מפני לכלוך ופסולת. אם אתם מבחינים בסדקים, קרעים או דליפת גריז מהכיסוי, זהו סימן לכך שרכיבי הציר חשופים לנזק.

• כיצד לבדוק: חפשו קרעים, סדקים או כתמי גריז נראים לעין מתחת לרכב.

משחק יתר בציר ההנעה

תנועה מוגזמת בציר ההנעה עלולה להוביל ליעילות נמוכה בהעברת הכוח. כדי לבדוק זאת, אחזו בציר ההנעה ונסו להזיז אותו. אם יש משחק או תנועה ניכרים, ייתכן שהציר או מפרקי ה-U בלוים ויש להחליפם.

סעיף 5: יתרונות השימוש בציר ההנעה

העברת כוח יעילה

ציר ההנעה חיוני להעברת הכוח מהמנוע אל הגלגלים. הוא מבטיח שאנרגיית הסיבוב מהמנוע מועברת ביעילות דרך מערכת ההנעה כדי להניע את הרכב. בלעדיו, כוח המנוע לא יגיע אל הגלגלים, וכתוצאה מכך הרכב יישאר נייח.

יתרון מרכזי: הוא מספק העברת כוח ישירה וחלקה, ומבטיח שהרכב יפעל ביעילות.

שיפור התנהגות הרכב

בכלי רכב עם הנעה אחורית (RWD) והנעה לכל הגלגלים (AWD), ציר ההנעה תורם לשיפור התנהגות הרכב. על ידי חלוקת המשקל באופן שוויוני יותר בין הסרנים הקדמי והאחורי, הוא מסייע בשיפור האחיזה והיציבות, במיוחד בעת האצה או נסיעה בסיבובים.

• רכבים עם הנעה אחורית (RWD): חלוקת משקל טובה יותר לשליטה וניהוג משופרים.

• רכבים עם הנעה לכל הגלגלים (AWD): העברת כוח רציפה לכל ארבעת הגלגלים, לאחיזה מעולה על משטחים חלקלקים.

עמידות לטווח ארוך

צירים מונעים בנויים לעמוד ברמות גבוהות של מומנט ועומס, במיוחד ברכבים הדורשים ביצועים כבדים. חומרים כמו פלדה וסגסוגות אלומיניום הופכים את הצירים המונעים לעמידים וארוכי טווח, אפילו בתנאים קשים.

• עמידות: צירים העשויים מחומרים חזקים מסוגלים לעמוד בדרישות של תנאי נהיגה מגוונים, מכבישים מהירים וחלקים ועד לשטח מחוספס.

פשטות וקלות תחזוקה

העיצוב של ציר ההנעה הוא פשוט, מה שמקל על תחזוקתו ותיקונו. בניגוד לחלקים מורכבים אחרים במערכת ההנעה, ציר ההנעה הוא פשוט יחסית לבדיקה, להחלפה או לתיקון בעת הצורך. תחזוקה שוטפת מסייעת להאריך את אורך חייו.

• יתרון: תיקון או החלפת ציר ההנעה קלים וחסכוניים יותר בהשוואה לחלקים רבים אחרים ברכב.

גמישות בתכנון

צירים מונעים מציעים גמישות בתכנון הרכב, ומאפשרים ליצרנים ליצור תצורות שונות של מערכת ההנעה. בין אם מדובר במערכת הנעה קדמית, אחורית או בכל הגלגלים, ניתן להתאים את הציר המניע כך שיענה על הצרכים הספציפיים של כלי רכב שונים.

• גמישות בתכנון: גמישות זו מאפשרת ליצור סוגים שונים של כלי רכב, כגון מכוניות סדאן, משאיות וכלי רכב שטח, כאשר כל אחד מהם נהנה מהרב-תכליתיות של ציר ההנעה.

סעיף 6: חסרונות של צירים

משקל מוגבר

אחד החסרונות העיקריים של ציר ההנעה הוא המשקל הנוסף שהוא מוסיף. ברכבים גדולים יותר, משקל זה עלול להשפיע באופן משמעותי על יעילות צריכת הדלק. המסה של ציר ההנעה, בשילוב עם הרכיבים הדרושים להעברת הכוח, עלולה להפחית את היעילות האנרגטית הכוללת, ולהפוך את הרכבים לכבדים יותר וקשים יותר להאצה.

• השפעה: משקל מוגבר עלול להוביל לצריכת דלק גבוהה יותר, במיוחד במשאית ובכלי רכב שטח.

עלות ומורכבות הייצור

ייצור צירים הנעה באיכות גבוהה עלול להיות יקר. הוא כרוך בשימוש בחומרים עמידים כגון פלדה או סגסוגות אלומיניום, הדורשים עיבוד והרכבה ספציפיים. בנוסף, עיצובים מורכבים, כגון צירים הנעה המורכבים ממספר חלקים או כאלה המיועדים לרכבי שטח, עלולים להגדיל עוד יותר את העלות.

• סוגיות מרכזיות: ייצור צירים מותאמים אישית או בעלי ביצועים גבוהים כרוך בעלויות ייצור גבוהות ובכוח עבודה מיומן.

תחזוקה ובדיקות שוטפות

צירי הנעה זקוקים לתחזוקה שוטפת כדי להישאר במצב טוב. תחזוקה זו כוללת שימון, בדיקת בלאי ווידוא שכל החלקים פועלים כראוי. אם מתעלמים מכך, רכיבים שחוקים או פגומים עלולים להוביל לתיקונים יקרים או אפילו לכשל מוחלט, ולכן בדיקות שוטפות הן הכרחיות.

• משימות תחזוקה: שימון, בדיקת מפרקי U ובדיקות ויזואליות חיוניים למניעת נזק.

גמישות מוגבלת ברכבי שטח

צירים אינם גמישים כמו מערכות אחרות, כגון הנעה באמצעות שרשרת, במיוחד כאשר הם משמשים ברכבי שטח. רכבי שטח זקוקים לעתים קרובות למערכות גמישות יותר כדי להתמודד עם שטחים מחוספסים ולא אחידים, וצירים עלולים להתקשות בהתמודדות עם זוויות קיצוניות או משטחים לא אחידים.

פרק 7: שימושים נפוצים בצירים

תעשיית הרכב

צירי ההנעה חיוניים ברכבים עם הנעה אחורית וברכבים עם הנעה לכל ארבעת הגלגלים. ברכבים עם הנעה אחורית, ציר ההנעה מחבר את המנוע לסרן האחורי, ומאפשר העברת כוח לגלגלים. ברכבים עם הנעה לכל ארבעת הגלגלים, ציר ההנעה מבטיח שכל ארבעת הגלגלים יקבלו כוח, דבר שהוא חיוני לביצועים בשטח.

• שימוש עיקרי: העברת כוח לגלגלים לצורך תנועה.

תעשיית התעופה והחלל

במסוקים ובמטוסים, צירים משמשים להעברת כוח מהמנוע לרוטורים או למדחפים. צירים אלה מבטיחים שהכוח שנוצר על ידי המנוע מועבר ביעילות לרכיבים המסתובבים המספקים כוח עילוי או דחף.

• תפקיד: העברת כוח לחלקים המסתובבים המייצרים דחף או כוח עילוי.

תעשיית הספנות

בספינות ובסירות, ציר ההנעה ממלא תפקיד קריטי בהעברת כוח מהמנוע אל המדחף. הדבר מאפשר לכלי השיט לנוע במים. ציר ההנעה ביישומים ימיים חייב להיות עמיד מספיק כדי לעמוד בתנאים קשים כגון חשיפה למים ולמלח.

• פונקציה: העברת כוח המנוע למדחף לצורך הנעה.

מכונות תעשייתיות

פירים משמשים בסוגים שונים של מכונות תעשייתיות, כולל ציוד חקלאי, מכונות בנייה וכלי ייצור. הם מעבירים כוח מהמנוע לחלקים הפעילים של מכונות אלה, ומאפשרים להן לבצע משימות כגון חרישת שדות או העברת חומרים כבדים.

• יישומים: מכונות חקלאיות, מנופים, מסועים וכלים כבדים אחרים.

אופנועים ואופניים

בחלק מהאופנועים והאופניים נעשה שימוש בצירים במקום בשרשראות להעברת הכוח לגלגלים. באופנועים, הצירים מספקים פעולה חלקה ושקטה יותר בהשוואה לשרשראות. הם גם דורשים פחות תחזוקה ועמידים יותר בתנאים מסוימים.

• ההבדל: צירים מספקים העברת כוח חלקה יותר מאשר שרשראות, במיוחד באופנועים.

ייצור חשמל

בתחנות כוח, צירים מחברים טורבינות לגנרטורים, ומעבירים אנרגיה מכנית לייצור חשמל. צירים אלה חיוניים להבטחת פעולה יעילה של הטורבינות, ומסייעים בייצור החשמל הדרוש לתעשיות שונות.

• שימוש: מעבירים אנרגיה מכנית לייצור חשמל.

סיכום

במאמר זה בחנו את תפקידו המרכזי של ציר ההנעה בהעברת כוח בתעשיות שונות, מתעשיית הרכב ועד לתעשיית החלל. בדיקות סדירות ותחזוקה נאותה חיוניות להבטחת אורך חיים ארוך יותר לציר ההנעה של רכבכם. תיקונים והחלפות בזמן מסייעים למנוע נזקים יקרים ובעיות בטיחות, ומבטיחים את פעולתו החלקה של רכבכם.

שאלות נפוצות

ש: מהי הפונקציה העיקרית של ציר ההנעה?

ת: ציר ההנעה מעביר כוח מהמנוע אל הגלגלים, ומאפשר לרכב לנוע.

ש: כיצד אוכל לדעת אם ציר ההנעה שלי מתקלקל?

ת: סימנים לפגם בציר ההנעה כוללים רעשים חריגים, רעידות, קושי בפניות ורעד בעת האצה.

ש: האם ניתן לתקן ציר הנעה?

ת: כן, ניתן לתקן ציר הנעה אם רכיבים פגומים, כגון מפרקי U, בלוים. נזק חמור מחייב החלפה.

ש: באיזו תדירות יש לבדוק את ציר ההנעה?

ת: יש לבדוק את ציר ההנעה באופן קבוע כדי לאתר סימני בלאי ובעיות שימון, וכך למנוע תקלות.

ש: באילו תעשיות משתמשים בצירים?

ת: צירים משמשים בתעשיות הרכב, התעופה והחלל, הימית, המכונות התעשייתיות, האופנועים וייצור החשמל.
