בעולם המורכב של הנדסת הרכב, מעטים הם הרכיבים שהם כה בסיסיים, אך עם זאת נתונים לבלבול תכוף, כמו ציר ההנעה והסרן. אף ששניהם חיוניים להעברת המומנט, תפקידיהם, תכנונם ותסמיני התקלה שלהם שונים בתכלית. זיהוי שגוי שלהם עלול להוביל לתיקונים לא נכונים, לבזבוז זמן ולפגיעה בבטיחות הרכב. העברת הכוח היעילה מהמנוע אל הגלגלים היא לב ליבו של ביצועי הרכב, והבנת כל חוליה בשרשרת זו היא חיונית עבור טכנאים, ספקי חלפים וחובבי רכב כאחד. מאמר זה מספק מסגרת טכנית ומסחרית מפורטת להבחנה בין רכיבים אלה, ומאפשר לכם לקבל החלטות מושכלות בנושאי תיקון, רכש ותכנון.

נקודות מרכזיות

• כיוון הכוח: מוטות ההנעה מעבירים כוח לאורך (מקדימה לאחור), בעוד שצירים מעבירים כוח לרוחב (מצד לצד) אל הגלגלים.

• מורכבות הרכיבים: מכלול ציר ההנעה כולל לרוב מפרקי U ומצמדים מחליקים, בעוד שציר הנעה (ובפרט צירים מסוג CV) עושה שימוש במפרקי מהירות קבועה ובכיסויים.

• תלות במערכת ההנעה: ברכבים עם הנעה קדמית (FWD) אין בדרך כלל ציר הנעה מסורתי, והם מסתמכים על תיבת הילוכים משולבת (transaxle) וחצאי צירים; רכבים עם הנעה אחורית (RWD) והנעה לכל הגלגלים (AWD) זקוקים לשניהם.

• מוקדי רכש: יישומים בעלי ביצועים גבוהים או לשימוש כבד דורשים הערכות חומרים ספציפיות (סיבי פחמן לעומת פלדה) ואישורי איזון.

תפקידים פונקציונליים: צינור אורכי לעומת העברה רוחבית

בלב הוויכוח בין ציר ההנעה לסרן עומד עיקרון פשוט אחד: כיוון זרימת הכוח. האחד משמש כצינור למרחקים ארוכים, בעוד שהאחר מטפל בהעברה הסופית והמקומית. הבנת ההבדל התפקודי הזה היא הצעד הראשון בזיהוי נכון של חלקים ובאבחון בעיות במערכת ההנעה של כל רכב.

פיר ההנעה (פיר הפרופלר)

חשבו על ציר ההנעה, המכונה לעתים קרובות "ציר הפרופלר", כעל הגשר העיקרי במערכת הנעה אחורית או בהנעה לכל הגלגלים. תפקידו העיקרי הוא להעביר כוח סיבובי, או מומנט, מהתיבת הילוכים של הרכב אל הדיפרנציאל. רכיב זה משתרע על פני חלק ניכר מתחתית הרכב, מהחזית ועד החלק האחורי. מכיוון שהדיפרנציאל האחורי נע מעלה ומטה עם המתלים, יש לתכנן את ציר ההנעה כך שיעמוד בשינויים מתמידים בזווית ובאורך. הדבר מתאפשר באמצעות מפרקי אוניברסל (U-joints) ו"עול החלקה", המאפשרים לו להתכופף ולהחליק מבלי להפריע להעברת הכוח.

ציר ההנעה

ציר ההנעה מייצג את השלב הסופי במערכת ההנעה. לאחר שצירי ההנעה מעבירים כוח לדיפרנציאל, הדיפרנציאל מחלק את הכוח הזה ושולח אותו אל הגלגלים באמצעות שני צירים. רכיבים אלה פועלים באופן רוחבי, או מצד לצד. כל ציר הנעה מחבר את הדיפרנציאל לרכזת הגלגל, ומעביר את המומנט שגורם לגלגלים להסתובב. בניגוד לפיר ההנעה המרכזי הארוך, הצירים קצרים יותר וממוקמים בחלק הקדמי, האחורי או בשני קצות הרכב, בהתאם לתצורת מערכת ההנעה.

החריג של "הטרנסאקסל"

רכבים עם הנעה קדמית (FWD) מהווים חריג בולט שלעתים קרובות גורם לבלבול. בתצורת FWD, המנוע, תיבת ההילוכים והדיפרנציאל משולבים כולם ליחידה אחת וקומפקטית הנקראת "טרנסאקסל". תצורה זו ממוקמת בחלק הקדמי של הרכב. מכיוון שמקור הכוח נמצא כבר בגלגלי ההנעה, אין צורך בציר הנעה ארוך ואורכי כדי להעביר כוח לחלק האחורי. במקום זאת, כלי רכב עם הנעה קדמית משתמשים בשני סרני הנעה קצרים יותר, המכונים לעתים קרובות "חצאי צירים" או "סרני CV", כדי להעביר כוח ישירות מהטרנסאקסל לגלגלים הקדמיים.

אנטומיה טכנית: מכלול ציר ההנעה לעומת מבנה הסרן

מעבר לתפקידיהם הפונקציונליים, לפיר ההנעה ולסרן יש עיצובים, חומרים ורכיבים שונים באופן מהותי. המבנה שלהם מותאם לעומסים הייחודיים שהם סופגים, החל מסיבוב במהירות גבוהה לאורך מרחקים ארוכים ועד להתמודדות עם הזוויות החדות של ההגה.

הנדסת מוט ההנעה

מוט ההנעה מתוכנן לסיבוב במהירות גבוהה תוך צמצום הרטט והמשקל למינימום. המאפיינים האנטומיים העיקריים שלו משקפים מטרות אלה.

• תכנון צינורי: מרבית מוטות ההנעה הם צינורות חלולים. תכנון זה מפחית באופן משמעותי את אינרציית הסיבוב ואת המשקל הכולל בהשוואה למוט מלא בעל חוזק זהה. אינרציה נמוכה יותר פירושה שהמנוע יכול להאיץ אותו למהירות גבוהה יותר במהירות רבה יותר, ובכך לשפר את תגובת המצערת.

• חומרים: בחירת החומר לפיר הנעה לרכב תלויה ביישום. פלדה היא הנפוצה ביותר בשל עמידותה ועלותה הנמוכה. אלומיניום מאפשר חיסכון ניכר במשקל עבור כלי רכב בעלי ביצועים גבוהים. סיבי פחמן הם הבחירה המועדפת ליישומי מירוצים עם מומנט גבוה, שכן הם מספקים חוזק יוצא דופן וממתנים רעידות.

• מחברים: מפרקי אוניברסל (U-joints) הם רכיבים קריטיים. מפרקים אלה, בעלי צורה צולבת, ממוקמים בכל קצה של ציר ההנעה, ומאפשרים לו להעביר כוח בצורה חלקה גם כאשר תיבת ההילוכים והדיפרנציאל אינם מיושרים באופן מושלם. תושבת החלקה מאפשרת לאורך הציר להשתנות מעט עם תנועת המתלים.

הנדסת סרן ההנעה

ציר ההנעה בנוי כך שיספק חוזק פיתולי גבוה כדי להתמודד עם הכוח העצום הנדרש לסיבוב הגלגל. העיצוב שלו קומפקטי יותר אך מתוחכם באותה מידה, במיוחד כאשר עליו להתאים גם למערכת ההיגוי.

• מוצק לעומת חלול: רוב סרני ההנעה, ובמיוחד אלה ברכבים עם הנעה קדמית (סרני CV), הם מוטות פלדה מוצקים. הדבר מספק את חוזק הפיתול המרבי הדרוש כדי לעמוד בכוחות הפיתול הנוצרים בעת האצה ובלימה בפרק זמן קצר.

• -

• מפרקי CV:

•  מפרקי מהירות קבועה (CV) הם המאפיין הבולט של סרנים קדמיים מודרניים. בניגוד למפרקי U, שבהם יש תנודות קלות במהירות הסיבוב כאשר הם מסתובבים בזווית, מפרקי CV מספקים מהירות סיבוב אחידה לחלוטין לגלגלים, אפילו במהלך פניות חדות. הדבר מונע רעידות וטלטלות, דבר חיוני לחוויית נהיגה חלקה.

• רכיבים משולבים: סרן הנעה מודרני הוא יותר מסתם מוט פלדה. לעתים קרובות הוא כולל טבעת רלקטור ABS, אותה קורא חיישן מערכת הבלמים האנטי-נעילה כדי לפקח על מהירות הגלגלים. הוא מוגן גם על ידי כיסויים גמישים מגומי או מחומר תרמופלסטי, השומרים על הגריז ומונעים חדירת מזהמים. כיסוי קרוע הוא הגורם השכיח ביותר לכשל במפרק CV.

תצורות מערכות הנעה וזיהוי חלקים

סוג מערכת ההנעה שבה משתמש הרכב שלכם — הנעה אחורית (RWD), הנעה קדמית (FWD) או הנעה לכל הגלגלים (AWD)/הנעה לכל ארבעת הגלגלים (4WD) — הוא הגורם החשוב ביותר בקביעת הרכיבים הקיימים ברכב ומיקומם. זיהוי נכון של תצורת מערכת ההנעה הוא הצעד הראשון בהזמנת החלקים הנכונים.

הנעה אחורית (RWD)

זוהי התצורה הקלאסית. ברכב עם הנעה אחורית (RWD) יש ציר הנעה יחיד וארוך העובר במרכז הרכב. הוא מחבר את תיבת ההילוכים בחזית לדיפרנציאל מאחור. הדיפרנציאל האחורי מניע את שני הסרנים האחוריים, אשר מסובבים את הגלגלים האחוריים. תצורה זו נפוצה במשאית, במכוניות ספורט ובמכוניות סדאן יוקרתיות רבות. זיהוי ציר ההנעה במקרה זה הוא פשוט — זהו הציר הארוך היחיד המסתובב הנראה מתחת למרכז הרכב.

הנעה קדמית (FWD)

כפי שצוין, ברכבי FWD מערכת ההנעה מרוכזת בחלק הקדמי. אין בהם ציר הנעה מרכזי וארוך. במקום זאת, הם משתמשים בשני סרני הנעה, המכונים בדרך כלל סרני CV או חצאי צירים, כדי להעביר כוח מהתיבת הילוכים אל הגלגלים הקדמיים. זהו המקום שבו מתרחשת הבלבול המינוחי הנפוץ ביותר; צרכנים ואפילו חלק מהטכנאים עלולים בטעות לכנות ציר CV "ציר הנעה". חשוב מאוד להשתמש במונח הנכון, ציר CV, בעת רכישת חלפים למכוניות FWD כדי למנוע בלבול.

הנעה לכל הגלגלים (AWD) ו-4WD

אלה הן המערכות המורכבות ביותר. רכב עם הנעה לכל הגלגלים (AWD) או הנעה 4X4 (4WD) כולל רכיבים הן ממערכת ההנעה האחורית (RWD) והן ממערכת ההנעה הקדמית (FWD). מערכות אלה דורשות תיבת העברה, המקבלת כוח מהתיבת הילוכים ומחלקת אותו בין החלק הקדמי לחלק האחורי של הרכב. כתוצאה מכך, ברכבים אלה יש בדרך כלל:

1. פיר הנעה אחורי (כמו במכונית עם הנעה אחורית) להנעת הדיפרנציאל האחורי.

2. ציר הנעה קדמי להנעת הדיפרנציאל הקדמי.

3. שני סרני הנעה קדמיים (סרני CV) להנעת הגלגלים הקדמיים.

4. שני סרני הנעה אחוריים להנעת הגלגלים האחוריים.

למורכבות זו יש השלכות מסחריות משמעותיות. עבור עסקים, ניהול מלאי צירים סיטונאי מחייב אחסון חלקים למערכות הנעה אחורית (RWD), הנעה לכל הגלגלים (AWD) והנעה לכל ארבעת הגלגלים (4WD). מורכבות ה-SKU גבוהה בהרבה, שכן צירים וסרנים נבדלים זה מזה באורך, במספר השיניים ובחומר, בהתאם לדגם הרכב הספציפי ולתצורתו.

מסגרת אבחון: תסמיני תקלה וקריטריוני הערכה

כאשר רכיב במערכת ההנעה מתחיל להתקלקל, הוא מספק רמזים שמיעתיים וחושניים מובהקים. למידה כיצד להבחין בין הסימפטומים של ציר הנעה תקול לציר הנעה תקול היא המפתח לאבחון מהיר ומדויק.

סימנים לתקלה בציר ההנעה

מכיוון שצירי ההנעה ארוכים וממוקמים במרכז הרכב, תסמיני התקלה בהם מורגשים לעתים קרובות בכל רחבי הרכב.

• רטט עז ברצפת הרכב: התסמין הנפוץ ביותר הוא רטט המורגש ברצפה ובמושבים. רטט זה מתחיל בדרך כלל במהירות מסוימת ומחמיר ככל שמאיצים. לעתים קרובות הוא נגרם על ידי מפרק U שחוק או ציר לא מאוזן.

• קולות "חבטה": חבטה או צלצול רועשים בעת מעבר מהילוך קדמי לאחורי, או להיפך, מצביעים לעתים קרובות על משחק יתר במפרק ה-U או ב"עול החלקה".

• חריקות במהירויות נמוכות: חריקה עקבית, הדומה לציוץ ציפורים, במהירויות נמוכות עשויה להצביע על מפרק U יבש ולקוי, הזקוק לשימון או להחלפה.

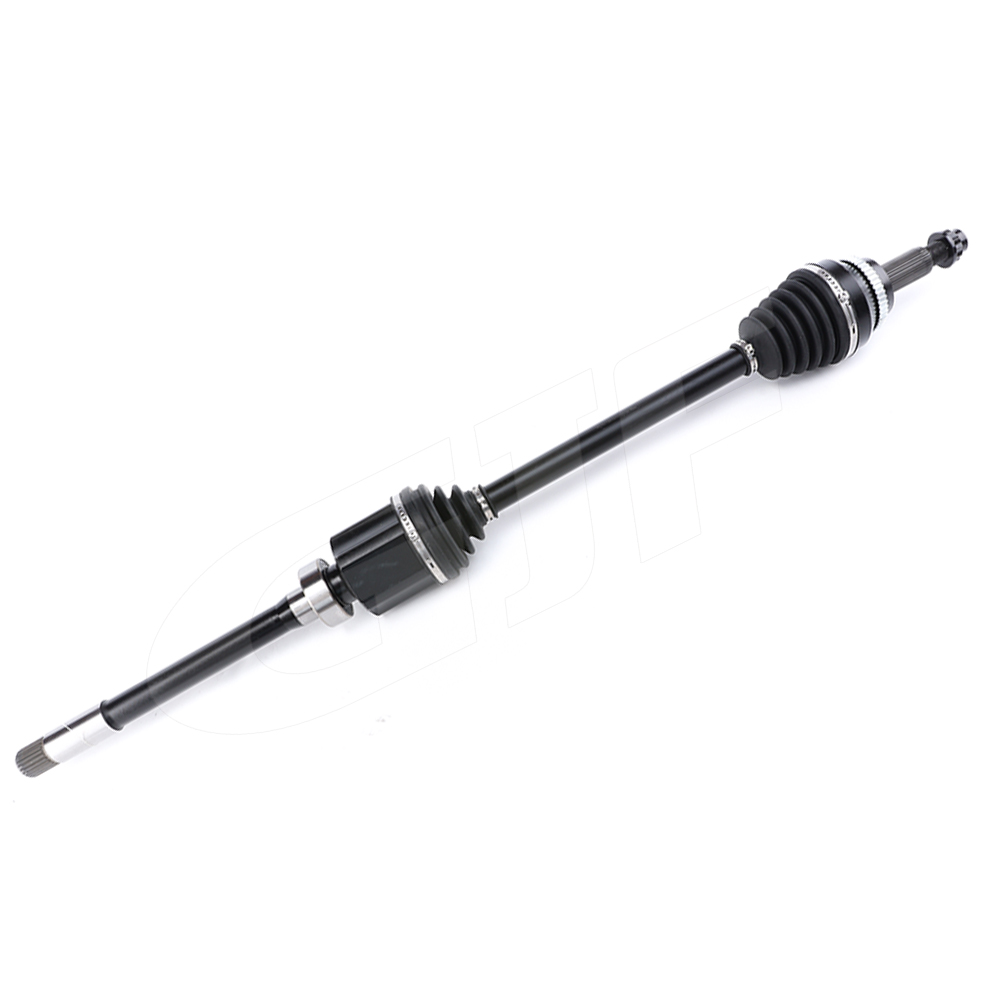

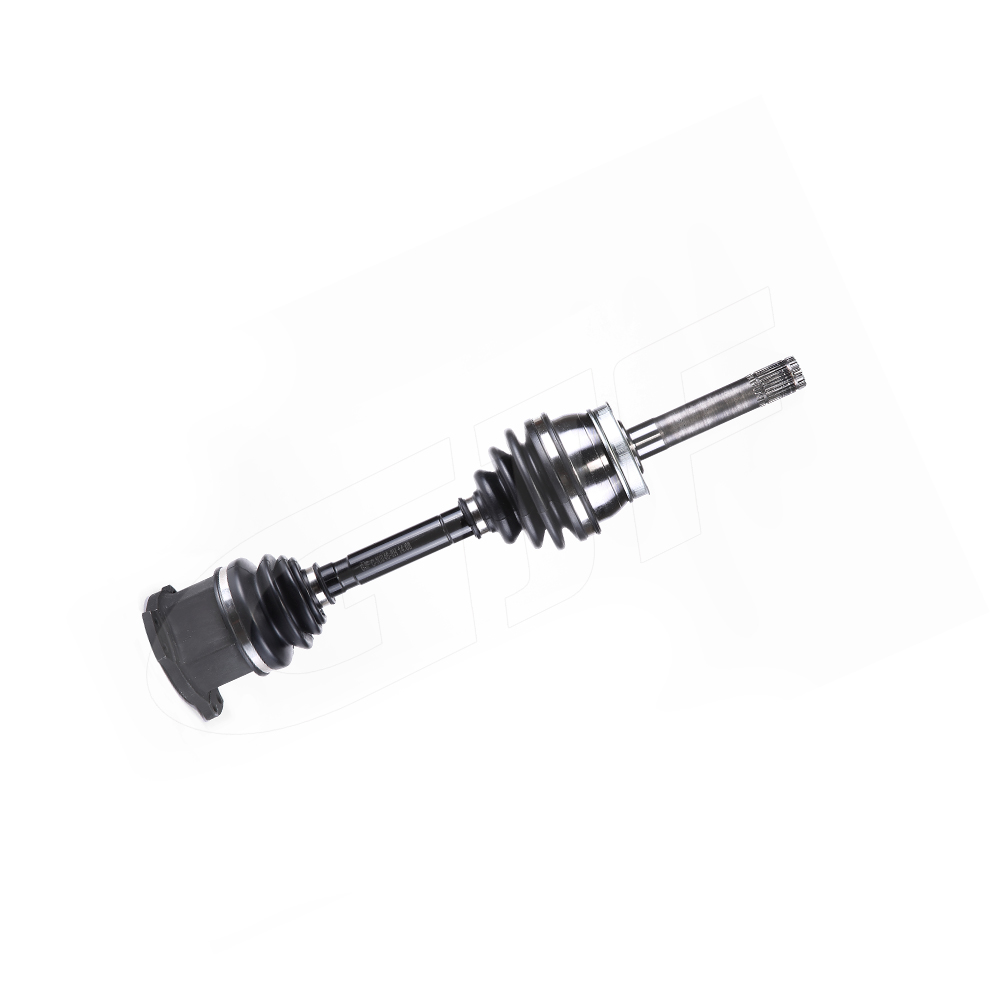

סימנים לתקלה בציר ההנעה (ציר CV)

תסמיני תקלה בציר מתמקדים בדרך כלל בפינה אחת של הרכב, ולעתים קרובות הם בולטים ביותר במהלך תמרונים ספציפיים.

• רעשי "נקישות" או "קפיצות" קצביים: צליל נקישה קצבי המופיע או מתגבר במהלך פניות חדות הוא הסימן הקלאסי למפרק CV חיצוני שחוק. פנייה שמאלה תפעיל עומס על מפרק ה-CV הימני, ולהפך.

• התזת גריז: אם אתם רואים גריז כהה וסמיך בחלק הפנימי של הגלגל או על רכיבי המתלה הסמוכים, זו אינדיקציה ברורה לכך שמגן מפרק ה-CV נקרע. מצב זה מאפשר לגריז המגן לדלוף ולמזהמים לחדור פנימה, מה שמוביל לכשל מהיר במפרק.

• רעד במהלך האצה: רטט או רעד המתרחש רק במהלך האצה עשוי להעיד על בלאי במפרק ה-CV הפנימי.

הערכת סיכונים

התעלמות מתסמינים אלה מסוכנת ביותר. מפרק U תקול עלול בסופו של דבר להיתקע, או שצירי ההנעה עצמו עלול להתנתק מהרכב. דבר זה עלול לגרום ל"התפרקות" קטסטרופלית של מערכת ההנעה במהירויות כביש מהיר, מה שמוביל לאובדן שליטה מוחלט. באופן דומה, ציר CV שבור יותיר אתכם תקועים, שכן כוח המנוע כבר לא יוכל להגיע לגלגל. אבחון ותיקון מיידיים אינם נוגעים רק לביצועים; הם חיוניים לבטיחות.

אסטרטגיית רכש: מקורות אספקה ו-TCO (עלות בעלות כוללת)

כאשר מגיע הזמן להחלפה, בחירת החלק הנכון כרוכה ביותר מאשר התאמת מספר החלק בלבד. החלטות בנוגע לבחירה בין יצרן מקורי (OEM) לשוק המשני, בין חלק חדש לחלק משופץ, ובין איכות הספקים, עשויות להשפיע לטווח ארוך על הביצועים ועל העלויות.

מכלולים מקוריים (OEM) לעומת מכלולים משוק המשך

חלקי יצרן הציוד המקורי (OEM) מובטחים להתאמה ולביצועים בהתאם לתקן המפעל. לעתים קרובות הם מאוזנים בדייקנות כדי למזער רעידות. חלקי שוק המשני עשויים להציע חיסכון משמעותי בעלויות, אך האיכות עשויה להשתנות. בעת בחירת מכלול ציר הנעה משוק המשך, חיוני לבחור במותג בעל מוניטין המעיד על איזון נכון וחוזק חומרים במוצריו, כדי למנוע יצירת רעידות חדשות או סיכון לכשל מוקדם.

רכישת צירים בכמויות גדולות

עבור מוסכים ומפיצים, רכישת חלקים בכמויות גדולות דורשת גישה אסטרטגית. מדדים מרכזיים להערכת ספקים צריכים לכלול:

• דירוגי חוזק פיתול: יש לוודא שהחלקים עומדים במפרטי יצרן הציוד המקורי (OEM) או עולים עליהם עבור היישום המיועד, במיוחד עבור משאיות וכלי רכב מסחריים.

• דיוק במספר השיניים: שיניים שאינן תואמות ימנעו את ההתקנה. ייצור מדויק הוא תנאי הכרחי.

• ציפויים מעכבי חלודה: ציפוי איכותי מגן על הרכיב מפני קורוזיה, ומאריך את חיי השירות שלו באופן משמעותי.

עלות הבעלות הכוללת (TCO) של החלפה

המחיר של "החלק בלבד" הוא לעתים קרובות מטעה. ציר הנעה זול ולא מאוזן כראוי עשוי לחסוך כסף בתחילה, אך עלול לגרום לנזק יקר לאטמי תיבת ההילוכים ולמסבים לאורך זמן. באופן דומה, התקנת סרנים מסוימים כרוכה בעבודה רבה, במיוחד כאשר יש להחדיר ולחלץ מסבים מתוך מפרק ההיגוי. לקיחת העלות הכוללת בחשבון — כולל עלות העבודה והסיכון לנזק משני כתוצאה מחלק באיכות נמוכה — היא חיונית לקבלת החלטה כלכלית נבונה.

חלק משופץ לעומת חלק חדש

חלקים משופצים יכולים להוות אופציה חסכונית וידידותית לסביבה. בציר CV משופץ באיכות גבוהה ייבדקו המפרקים, ינוקה בית הציר, ויותקנו מגני גומי, מהדקים ושומן חדשים. עם זאת, אמינותם של רכיבים פנימיים ששויפו או הוחלקו מחדש עשויה להוות מקור לדאגה. מכלול חדש לגמרי מעניק את השקט הנפשי שמספקים רכיבים חדשים לחלוטין, ולעתים קרובות מגיע עם אחריות טובה יותר, מה שמבטיח עמידות וביצועים מקסימליים.

מגמות עתידיות: המעבר לסרנים חשמליים (e-Axles) באבולוציה של כלי רכב חשמליים

העלייה בפופולריות של כלי רכב חשמליים (EV) מעצבת מחדש באופן מהותי את מערכת ההנעה המסורתית. הארכיטקטורה של רכב חשמלי מבטלת רבים מהרכיבים שדנו בהם, מה שמוביל לעידן חדש של מערכות אספקת כוח משולבות.

ביטול ציר ההנעה

לרוב כלי הרכב החשמליים המודרניים, המצוידים במנועים מרכזיים או במנועים בכל ציר, אין ציר הנעה מסורתי וארוך. מכיוון שניתן למקם את המנוע החשמלי ישירות בנקודת העברת הכוח (הציר), נעלם הצורך בציר אורכי להעברת כוח ממנוע המותקן בחזית. דבר זה מפשט את תכנון הרכב, מפחית את משקלו ומבטל מקור לאובדן מכני ולרטט.

עלייתו של ה-e-Axle

השלב הבא באבולוציה הוא ה-e-Axle. זוהי יחידה משולבת ביותר המשלבת את המנוע החשמלי, האלקטרוניקה הכוחית (מהפך) ותיבת ההילוכים/הדיפרנציאל בתוך מארז יחיד. הציר החשמלי הוא מערכת הנעה עצמאית שניתן להרכיב ישירות על שלדת הרכב כדי להניע את הגלגלים הקדמיים או האחוריים. תכנון מודולרי זה מייעל את הייצור ומשפר את יעילות מערכת ההנעה על ידי צמצום המרחק שהכוח צריך לעבור.

ההשפעה על התחזוקה

המעבר לסרנים חשמליים טומן בחובו השלכות מרחיקות לכת על התחזוקה והתיקונים. המורכבות המכנית מצטמצמת באופן דרסטי; אין מפרקי U שעלולים להתקלקל או מוטות החלקה שיש לשמן. עם זאת, המורכבות האלקטרונית גוברת. צירים חשמליים מסתמכים על מערכות קירור מתוחכמות לניהול החום שמפיק המנוע והממיר. האבחון כרוך כעת בבדיקת נתוני החיישנים והביצועים התרמיים, לא פחות מאשר בהאזנה לרעשים מכניים. אמנם יש פחות חלקים נעים העלולים להישחק, אך אלה שנותרו הם חלק ממערכת משולבת ומורכבת יותר מבחינה אלקטרונית.

מסקנה

ההבחנה בין ציר הנעה לסרן הנעה מסתכמת בכלל אצבע פשוט: צירים מטפלים בהעברת כוח אורכית (מקדימה לאחור), בעוד שסרנים מטפלים בהעברה רוחבית (מצד לצד) אל הגלגלים. הבדל בסיסי זה קובע את העיצוב, החומרים ואופני הכשל שלהם. עבור אנשי מקצוע בתחום הרכב, שליטה בהבחנה זו אינה רק עניין של מינוח, אלא תנאי הכרחי לאבחון מדויק, לרכישה יעילה ולתיקונים אמינים. כדי להבטיח הצלחה, יש להקפיד תמיד על רשימת הבדיקה הסופית הבאה: יש לאמת את תצורת מערכת ההנעה של הרכב כדי לזהות את הרכיבים הדרושים, להתאים את מפרטי החומרים לדרישות העומס והביצועים של הרכב, ולתת תמיד עדיפות למכלולים מאוזנים כראוי כדי למנוע רעידות העלולות לגרום לנזק משני יקר.

שאלות נפוצות

ש: האם מותר לנהוג עם ציר הנעה רוטט?

ת: הדבר אינו מומלץ כלל. פיר הנעה רוטט מעיד על בעיה חמורה, כגון מפרק U תקול או חוסר איזון. המשך הנסיעה עלול לגרום לרטט לפגוע באטם פיר היציאה של תיבת ההילוכים, מה שיוביל לדליפות נוזל ולנזק חמור לתיבת ההילוכים. בתרחיש הגרוע ביותר, הפיר עלול להתנתק ולגרום לתאונה קטסטרופלית.

ש: האם "חצי-ציר" הוא סרן או ציר הנעה?

ת: "חצי-ציר" הוא שם אחר לסרן הנעה, במיוחד בהקשר של הנעה קדמית או מתלה אחורי עצמאי. הוא מעביר כוח מהתיבת הילוכים או מהדיפרנציאל אל הגלגל. הוא ממלא את תפקידו של סרן (העברת כוח רוחבית), ולא של ציר הנעה (העברת כוח אורכית).

ש: מדוע חלק מצירים ההנעה עשויים מסיבי פחמן?

ת: סיבי פחמן משמשים ביישומים בעלי ביצועים גבוהים ובמירוצים משתי סיבות עיקריות. ראשית, הם חזקים להפליא אך קלים בהרבה מפלדה, מה שמפחית את המסה הסיבובית ומאפשר האצה טובה יותר. שנית, יש להם מהירות קריטית גבוהה יותר — המהירות שבה הציר עלול להתחיל להתנודד או להדהד הרמונית. זה מאפשר סיבובים לדקה (RPM) גבוהים יותר ללא רעידות הרסניות.

ש: מהו אורך החיים הממוצע של מגן ציר CV?

ת: כיסוי ציר CV, העשוי מגומי או מפלסטיק עמיד, יכול להחזיק מעמד בין 80,000 ל-120,000 מייל. עם זאת, אורך החיים שלו תלוי במידה רבה בתנאי הדרך. חשיפה לפסולת בכביש, לטמפרטורות קיצוניות ולחפצים חדים עלולה לגרום לסדקים או לקרעים בטרם עת. בדיקה קבועה במהלך החלפות שמן היא אמצעי התחזוקה המונעת הטוב ביותר.

ש: האם לרכב עם הנעה 4WD יש שני צירי הנעה?

ת: כן, בדרך כלל לרכב עם הנעה 4WD או AWD יש שני צירי הנעה נפרדים. תיבת ההעברה, הממוקמת מאחורי תיבת ההילוכים, מחלקת את הכוח ומעבירה אותו לדיפרנציאלים הקדמי והאחורי. ציר הנעה אחד מחבר את תיבת ההעברה לדיפרנציאל האחורי, וציר הנעה שני, קצר יותר, מחבר אותה לדיפרנציאל הקדמי.
